Информация для лиц, обеспечивающих строительство многоквартирных домов (застройщик)

Пунктом 5 статьи 37 Федерального закона от 26 марта 2003г. №35-ФЗ «Об электроэнергетике» установлено, что многоквартирные дома, вводимые в эксплуатацию после осуществления строительства, должны быть оснащены индивидуальными, общими (для коммунальной квартиры) и коллективными (общедомовыми) приборами учета электрической энергии, которые обеспечивают возможность их присоединения к интеллектуальным системам учета электрической энергии (мощности) гарантирующего поставщика (далее - ИСУЭ), в соответствии с требованиями, установленными правилами предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности).

В соответствии с требованиями законодательства с 1 января 2021г. к эксплуатации могут быть допущены приборы учета электрической энергии отвечающие требованиям раздела III «Правил предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)» утвержденных постановлением Правительства РФ от 19 июня 2020г. №890, пункта 18.2.12 Свода правил (СП 256.13258800.2016) «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа», утвержденных приказом Министерства Строительства и ЖКХ РФ от 29 августа 2016 г. № 602/пр. Используемые приборы учета электрической энергии должны быть включены в Единый реестр российской радиоэлектронной продукции, определенный Постановлением Правительства РФ от 10 июня 2019г. №878.

Порядок согласования выбранных застройщиком инженерно-технических решений, порядок допуска в эксплуатацию приборов учета электрической энергии и порядок передачи индивидуальных, общих (квартирных) и коллективных (общедомовых) приборов учета и измерительных трансформаторов, установленных в жилых и нежилых помещениях многоквартирного дома, в эксплуатацию гарантирующему поставщику определены пунктами 197³ – 197¹⁰ Основных положений функционирования розничных рынков электрической энергии утвержденных постановлением Правительства РФ от 4 мая 2012г. №442.

На основании изложенной выше информации АО «ТОСК» предлагает варианты типовых технических решений, которые определяют возможность присоединения приборов учета к ИСУЭ гарантирующего поставщика с использованием проводных или беспроводных каналов связи.

Типовые технические решения по присоединению приборов учета электрической энергии к элементам интеллектуальной системы учета электрической энергии (мощности) гарантирующего поставщика АО «ТОСК»

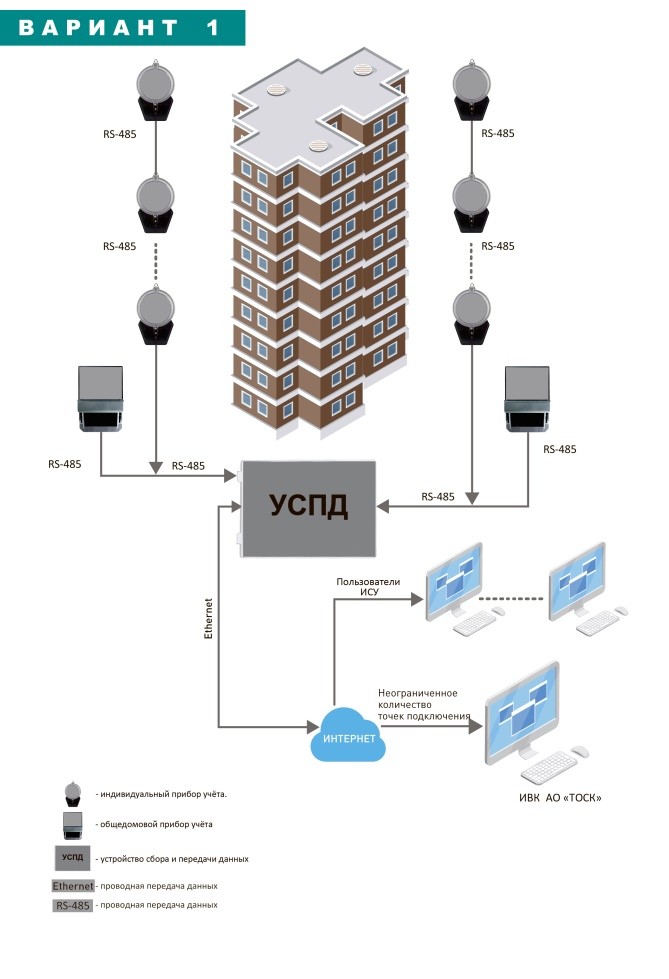

Вариант 1: типовое техническое решение по организации учета электрической энергии (мощности) в многоквартирном доме с использование проводной магистрали передачи данных RS-485.

Приборы учета электрической энергии (индивидуальные, общедомовые) объединяются единой сетью информационных магистралей RS-485. Магистрали RS-485 присоединяются к разъемам внешних подключений устройства сбора и передачи данных (УСПД). Посредством УСПД приборы учета электрической энергии присоединяются к ИСУЭ гарантирующего поставщика по проводному (Ethernet) каналу связи. Если общее количество приборов учета электрической энергии не превышает 32 допускается вместо УСПД использовать преобразователь интерфейса RS-485/ Ethernet. В исключительных случаях вместо проводного (Ethernet) канала связи допускается использование беспроводного канала связи GSM/GPRS.

Вариант 2: типовое техническое решение по организации учета электрической энергии (мощности) в многоквартирном доме с использованием радиопротокола NB-Fi.

Приборы учета электрической энергии (индивидуальные, общедомовые) присоединяются к ИСУЭ гарантирующего поставщика с использованием радиопротокола NB-Fi. В качестве промежуточного устройства передачи данных используются базовые станции NB-Fi. Приборы учета электрической энергии работают в нелицензируемом спектре частот 868,7 – 869,2 МГц.

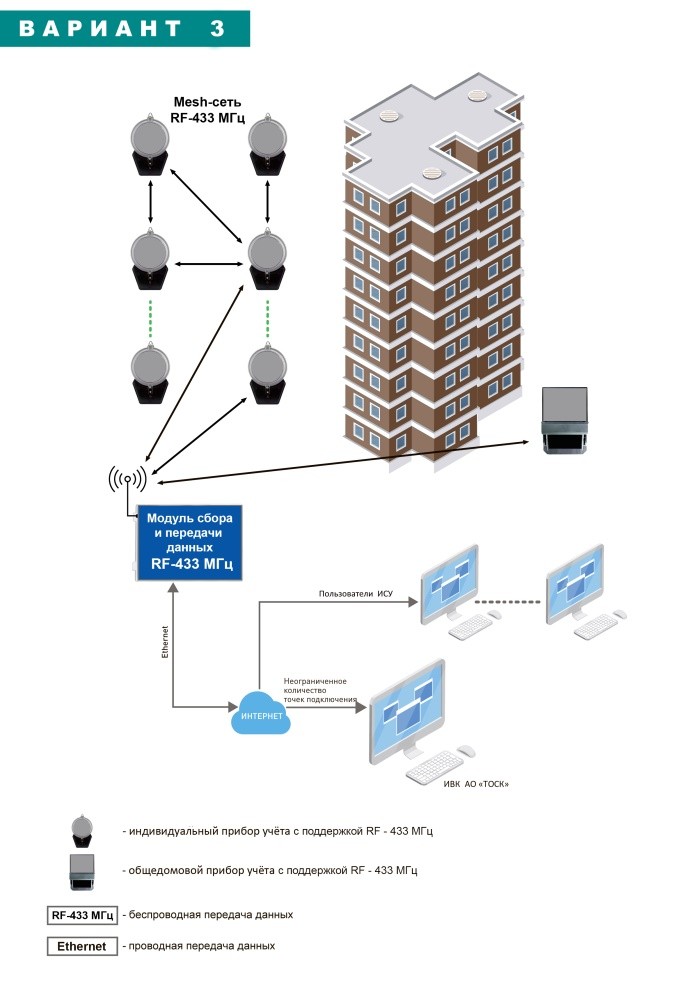

Вариант 3: типовое техническое решение по организации учета электрической энергии (мощности) в многоквартирном доме посредством MESH-сети в радиоканале 433 МГц.

Приборы учета электрической энергии (индивидуальные, общедомовые) объединяются в MESH-сеть в радиоканале 433 МГц. В качестве передающего устройства используется координатор 433 МГц. Координатор подключается к ИСУЭ гарантирующего поставщика по проводному (Ethernet) каналу связи. В исключительных случаях вместо проводного (Ethernet) канала связи допускается использование беспроводного канала связи GSM/GPRS.
